Induktionslötmaschinen sind in verschiedenen industriellen Anwendungen von entscheidender Bedeutung und bieten eine präzise und effiziente Möglichkeit, Metalle zu verbinden. Einer der Schlüsselaspekte, die die langfristige Leistung und Zuverlässigkeit dieser Maschinen gewährleisten, ist ihr Kühlsystem. In diesem Blog werde ich als Anbieter von Induktionslötmaschinen näher darauf eingehen, wie das Kühlsystem einer Induktionslötmaschine funktioniert.
Die Bedeutung der Kühlung in Induktionslötmaschinen
Das Induktionslöten funktioniert nach dem Prinzip der elektromagnetischen Induktion. Wenn ein Wechselstrom durch eine Spule fließt, erzeugt er ein Magnetfeld. Dieses Magnetfeld induziert Wirbelströme im Werkstück, die aufgrund des elektrischen Widerstands des Materials wiederum Wärme erzeugen. Die erzeugte Hitze kann extrem hoch sein und oft mehrere hundert Grad Celsius erreichen.
Ohne ein wirksames Kühlsystem würden die Komponenten der Induktionslötmaschine, wie z. B. die Induktionsspule, Leistungstransistoren und Transformatoren, überhitzen. Überhitzung kann zu einer Vielzahl von Problemen führen, darunter verringerte Effizienz, vorzeitiger Komponentenausfall und sogar Sicherheitsrisiken. Daher ist ein gut konzipiertes Kühlsystem für die Aufrechterhaltung der Leistung und Langlebigkeit der Induktionslötmaschine unerlässlich.
Komponenten des Kühlsystems
Das Kühlsystem einer Induktionslötmaschine besteht typischerweise aus mehreren Schlüsselkomponenten:
1. Kühlmittel
Das Kühlmittel ist das Medium, das Wärme von den heißen Bauteilen aufnimmt und ableitet. Zu den häufig verwendeten Kühlmitteln gehören Wasser und eine Mischung aus Wasser und Glykol. Wasser ist aufgrund seiner hohen spezifischen Wärmekapazität ein hervorragendes Kühlmittel, das heißt, es kann große Wärmemengen ohne nennenswerten Temperaturanstieg aufnehmen. Glykol wird Wasser oft zugesetzt, um seinen Gefrierpunkt zu senken, wodurch es für den Einsatz in Umgebungen geeignet ist, in denen die Temperatur unter den Gefrierpunkt fallen kann.
2. Pumpen
Pumpen sind für die Zirkulation des Kühlmittels im gesamten System verantwortlich. Sie sorgen für einen kontinuierlichen Kühlmittelfluss, der für eine effiziente Wärmeübertragung notwendig ist. Es gibt verschiedene Arten von Pumpen, die in Kühlsystemen für Induktionslötmaschinen verwendet werden, beispielsweise Kreiselpumpen. Kreiselpumpen arbeiten mit einem Laufrad, um die Geschwindigkeit des Kühlmittels zu erhöhen, wodurch dann Druck erzeugt wird, um das Kühlmittel durch die Rohre und Komponenten zu bewegen.
3. Wärmetauscher
Wärmetauscher sind Geräte, die Wärme vom heißen Kühlmittel auf ein kühleres Medium übertragen. Bei Induktionslötmaschinen werden üblicherweise luftgekühlte und wassergekühlte Wärmetauscher verwendet.
Luftgekühlte Wärmetauscher verwenden Ventilatoren, um Luft über eine Reihe von Rippen oder Rohren zu blasen, durch die das heiße Kühlmittel strömt. Die Wärme wird vom Kühlmittel an die Luft übertragen und die gekühlte Luft wird dann ausgestoßen. Luftgekühlte Wärmetauscher sind relativ einfach und erfordern weniger Wartung, sind jedoch in Umgebungen mit hohen Temperaturen möglicherweise weniger effizient.
Wassergekühlte Wärmetauscher hingegen nutzen eine sekundäre Wasserquelle zur Kühlung des heißen Kühlmittels. Das heiße Kühlmittel fließt durch eine Reihe von Rohren, und das kühlere Wasser aus der Sekundärquelle umströmt diese Rohre und nimmt die Wärme auf. Wassergekühlte Wärmetauscher sind im Allgemeinen effizienter als luftgekühlte, insbesondere bei Anwendungen, bei denen große Wärmemengen abgeführt werden müssen.
4. Temperatursensoren
Temperatursensoren werden verwendet, um die Temperatur des Kühlmittels und der kritischen Komponenten der Induktionslötmaschine zu überwachen. Sie geben Rückmeldung an das Steuerungssystem, das dann den Betrieb des Kühlsystems nach Bedarf anpassen kann. Steigt beispielsweise die Temperatur des Kühlmittels über einen bestimmten Sollwert, kann das Steuerungssystem die Drehzahl der Pumpe oder der Lüfter erhöhen, um den Kühleffekt zu verstärken.
So funktioniert das Kühlsystem
Der Betrieb des Kühlsystems kann in folgenden Schritten beschrieben werden:
1. Kühlmittelaufnahme
Das anfänglich relativ niedrige Kühlmittel wird in die Bereiche rund um die heißen Komponenten der Induktionslötmaschine, beispielsweise die Induktionsspule, gepumpt. Während das Kühlmittel diese Komponenten umströmt, nimmt es die durch Wirbelströme und andere elektrische Prozesse erzeugte Wärme auf. Durch die Hitze steigt die Temperatur des Kühlmittels.
2. Kühlmittelzirkulation
Die Pumpe zirkuliert das erwärmte Kühlmittel kontinuierlich durch die Rohre zum Wärmetauscher. Die Durchflussrate des Kühlmittels wird sorgfältig kontrolliert, um sicherzustellen, dass es genügend Zeit in Kontakt mit den heißen Komponenten verbringt, um eine ausreichende Wärmemenge aufzunehmen, und gleichzeitig einen ausreichenden Durchfluss aufrechtzuerhalten, um eine Überhitzung zu verhindern.
3. Wärmeübertragung im Wärmetauscher
Sobald das erwärmte Kühlmittel den Wärmetauscher erreicht, beginnt der Wärmeübertragungsprozess. In einem luftgekühlten Wärmetauscher blasen die Ventilatoren Luft über die Rippen oder Rohre, die das heiße Kühlmittel enthalten. Die Wärme des Kühlmittels wird an die Luft übertragen und die gekühlte Luft wird von den Ventilatoren abgeführt. In einem wassergekühlten Wärmetauscher fließt das heiße Kühlmittel durch die Rohre und das kühlere Wasser aus der Sekundärquelle umströmt die Rohre. Die Wärme wird vom heißen Kühlmittel auf das kühlere Wasser übertragen, und das abgekühlte Kühlmittel kann dann wieder zu den heißen Komponenten zurückgeführt werden.
4. Kehren Sie zu den heißen Komponenten zurück
Nachdem das Kühlmittel im Wärmetauscher abgekühlt wurde, wird es zurück in die Bereiche um die heißen Komponenten gepumpt, um den Kühlzyklus zu wiederholen. Dieser kontinuierliche Zyklus stellt sicher, dass die Temperatur der heißen Komponenten in einem sicheren und optimalen Bereich gehalten wird.
Verschiedene Arten von Induktionslötmaschinen und ihre Kühlsysteme
Als Anbieter von Induktionslötmaschinen bieten wir verschiedene Modelle an, von denen jedes seine eigenen spezifischen Kühlanforderungen hat.

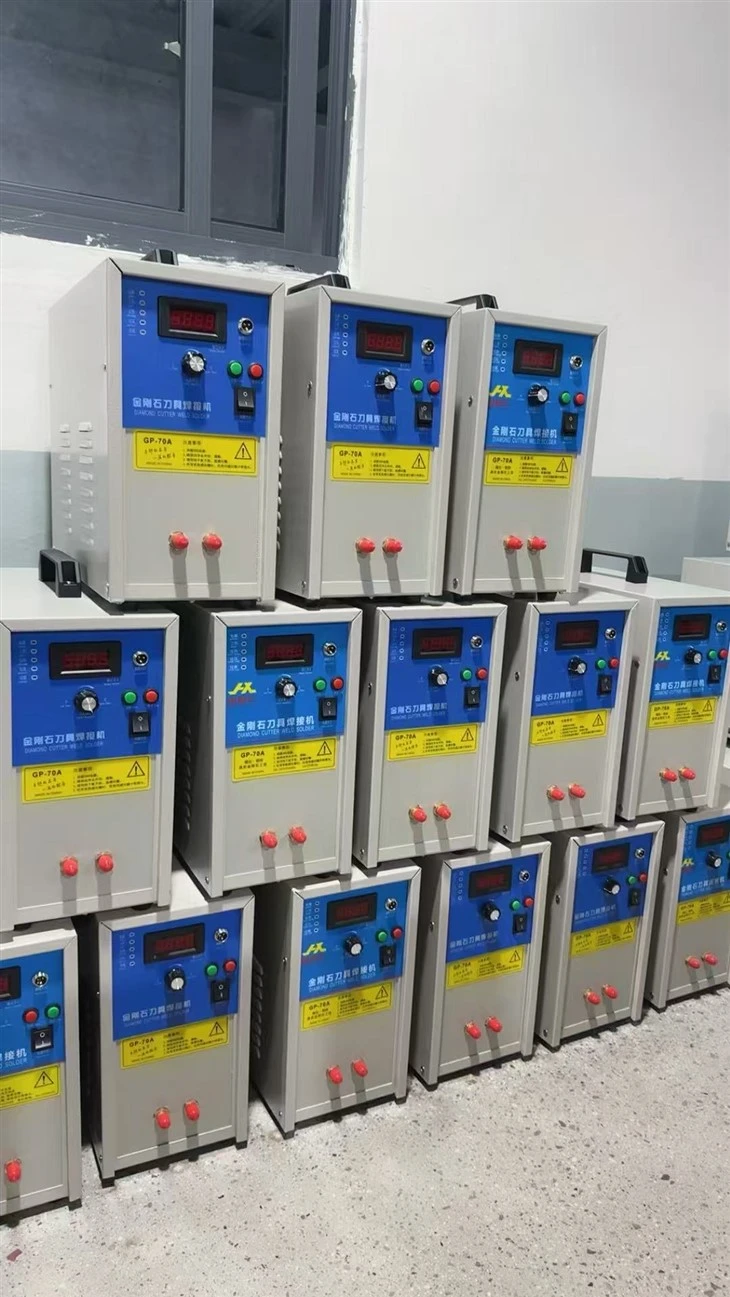

Segmentlötmaschine
DerSegmentlötmaschineist für das Anlöten von Segmenten an Sägeblätter konzipiert. Diese Maschine arbeitet oft mit hoher Leistung und erzeugt eine erhebliche Menge Wärme. Daher ist in der Regel ein robusteres Kühlsystem erforderlich, beispielsweise ein wassergekühlter Wärmetauscher mit einer Hochleistungspumpe. Um die Qualität der Lötverbindungen und die Langlebigkeit der Maschine sicherzustellen, muss das Kühlsystem in der Lage sein, die große Wärmebelastung zu bewältigen, die während des Lötprozesses entsteht.
Kupferlötmaschine
DerKupferlötmaschinewird zum Hartlöten von Kupferbauteilen verwendet. Kupfer verfügt über eine hohe Wärmeleitfähigkeit, wodurch die Wärme beim Lötvorgang schnell übertragen werden kann. Das Kühlsystem einer Kupferlötmaschine muss die Wärme effizient abführen, um eine Überhitzung der Kupferteile und Maschinenkomponenten zu verhindern. Ein gut ausgelegtes Kühlmittelkreislaufsystem und ein geeigneter Wärmetauscher sind für diesen Maschinentyp unerlässlich.

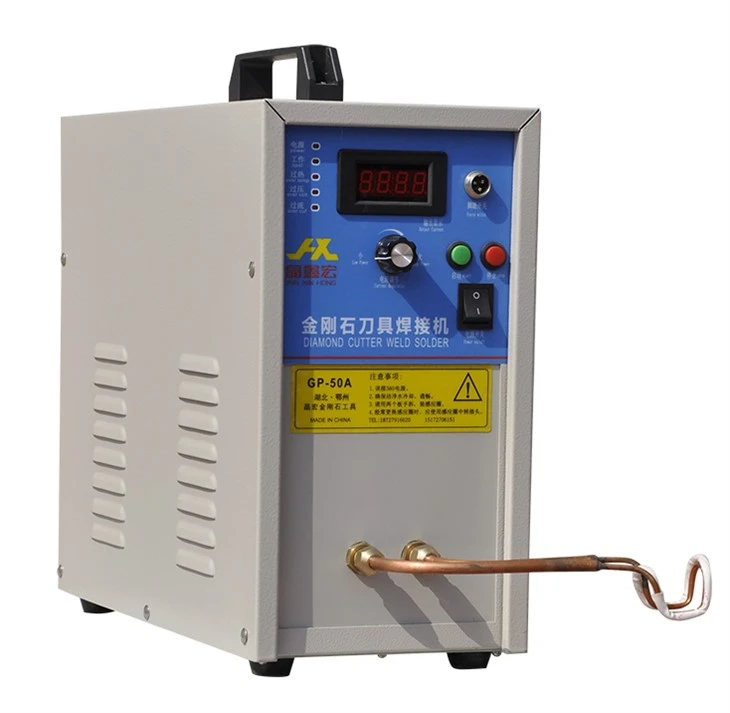

Tragbare Klingenlötmaschine
DerTragbare Klingenlötmaschineist für den Einsatz vor Ort oder mobil konzipiert. Aufgrund seiner Portabilität verfügt es meist über ein kompakteres Kühlsystem. Ein luftgekühlter Wärmetauscher kann für diesen Maschinentyp eine häufige Wahl sein, da er relativ leicht ist und weniger Wartung erfordert. Allerdings kann die Kühlkapazität begrenzt sein, sodass die Maschine möglicherweise in einem gut belüfteten Bereich betrieben werden muss, um eine ordnungsgemäße Kühlung zu gewährleisten.
Wartung des Kühlsystems
Die ordnungsgemäße Wartung des Kühlsystems ist für den zuverlässigen Betrieb der Induktionslötmaschine von entscheidender Bedeutung. Hier einige Wartungstipps:
- Überprüfen Sie regelmäßig den Kühlmittelstand: Der Kühlmittelstand sollte regelmäßig überprüft werden, um sicherzustellen, dass genügend Kühlmittel im System vorhanden ist. Ein niedriger Kühlmittelstand kann auf ein Leck im System hinweisen, das sofort repariert werden muss.
- Reinigen Sie den Wärmetauscher: Im Laufe der Zeit können sich im Wärmetauscher Schmutz, Staub und Ablagerungen ansammeln, was die Effizienz der Wärmeübertragung beeinträchtigen kann. Der Wärmetauscher sollte regelmäßig gereinigt werden, um diese Verunreinigungen zu entfernen.
- Überprüfen Sie die Pumpen und Schläuche: Die Pumpen und Schläuche sollten auf Verschleißerscheinungen wie Risse oder Undichtigkeiten untersucht werden. Alle beschädigten Komponenten sollten umgehend ausgetauscht werden, um ein Austreten von Kühlmittel zu verhindern und eine ordnungsgemäße Zirkulation sicherzustellen.
Abschluss
Das Kühlsystem einer Induktionslötmaschine ist ein entscheidender Teil ihres Gesamtbetriebs. Es spielt eine entscheidende Rolle bei der Aufrechterhaltung der Leistung, Effizienz und Langlebigkeit der Maschine, indem es eine Überhitzung der Komponenten verhindert. Als Lieferant von Induktionslötmaschinen wissen wir, wie wichtig ein gut konzipiertes und ordnungsgemäß gewartetes Kühlsystem ist. Ob Sie eine benötigenSegmentlötmaschine, AKupferlötmaschine, oder einTragbare KlingenlötmaschineWir bieten Ihnen hochwertige Maschinen und kompetente Beratung zur Wartung des Kühlsystems. Wenn Sie an unseren Produkten interessiert sind oder Fragen zu Induktionslötmaschinen und deren Kühlsystemen haben, können Sie uns gerne zur Beschaffung und weiteren Diskussion kontaktieren.
Referenzen
- ASM-Handbuch, Band 6: Schweißen, Hartlöten und Weichlöten. ASM International.
- Handbuch zur Induktionserwärmung. Inductoheat, Inc.
