Bei der Herstellung und Bearbeitung von Sägeblättern spielen Induktionslötrahmen eine entscheidende Rolle. Als Lieferant von Rahmen zum Induktionslöten von Sägeblättern stoße ich häufig auf Fragen von Kunden zu verschiedenen Aspekten dieser Rahmen. Eine häufig gestellte Frage ist, ob der Rahmen zum Induktionslöten von Sägeblättern eine spezielle Kühlausrüstung erfordert. In diesem Blog werde ich mich mit diesem Thema befassen und die Notwendigkeit spezieller Kühlgeräte anhand des Funktionsprinzips, der Eigenschaften und der praktischen Anwendungen von Sägeblatt-Induktionslötrahmen analysieren.
Verständnis der Sägeblatt-Induktionslötrahmen
Sägeblatt-Induktionslötrahmen dienen dazu, Sägeblattsegmente mithilfe der Induktionserwärmungstechnologie mit dem Blattkörper zu verbinden. Die Induktionserwärmung funktioniert durch die Erzeugung eines magnetischen Wechselfelds, das elektrische Ströme (Wirbelströme) in den leitfähigen Materialien wie den Sägeblattsegmenten und dem Blattkörper induziert. Diese Wirbelströme erzeugen aufgrund des elektrischen Widerstands der Materialien Wärme, erreichen die Löttemperatur und ermöglichen das Schmelzen des Zusatzmetalls und die Bildung einer starken Verbindung zwischen den Segmenten und dem Schaufelkörper.
Der Prozess des Induktionslötens bietet mehrere Vorteile, darunter eine präzise Steuerung des Erwärmungsprozesses, eine hohe Effizienz und die Möglichkeit, komplexe Formen zu löten. Allerdings entsteht dabei auch eine erhebliche Menge an Wärme, die verschiedene Auswirkungen auf den Lötrahmen und die zu bearbeitenden Sägeblätter haben kann.
Der Einfluss von Wärme beim Induktionslöten
Während des Induktionslötprozesses kann die erzeugte Wärme zu mehreren Problemen führen, wenn sie nicht richtig gehandhabt wird. Erstens kann übermäßige Hitze zu einer thermischen Ausdehnung der Komponenten im Lötrahmen führen, was zu Dimensionsänderungen und möglichen Fehlausrichtungen führen kann. Dies kann die Genauigkeit des Lötprozesses und die Qualität des Endprodukts beeinträchtigen. Zweitens können hohe Temperaturen die Leistung der elektrischen Komponenten im Lötrahmen, wie z. B. der Induktionsspulen und der Stromversorgung, beeinträchtigen, wodurch sich deren Lebensdauer verringert und das Risiko von Fehlfunktionen erhöht.
Darüber hinaus kann die Hitze auch Auswirkungen auf die Sägeblätter selbst haben. Überhitzung kann zu Veränderungen in der Mikrostruktur der Sägeblattmaterialien führen, was zu einer Verringerung der Härte, Festigkeit und Verschleißfestigkeit führt. Dies kann zu einem vorzeitigen Ausfall der Sägeblätter während des Gebrauchs führen und deren Leistung und Haltbarkeit beeinträchtigen.
Die Rolle der Kühlung beim Induktionslöten von Sägeblättern
Um die durch Hitze verursachten Probleme anzugehen, ist die Kühlung ein wesentlicher Bestandteil des Sägeblatt-Induktionslötprozesses. Die Kühlung trägt dazu bei, die Temperatur des Lötrahmens und der Sägeblätter in einem geeigneten Bereich zu halten und so die Stabilität und Genauigkeit des Lötprozesses sowie die Qualität des Endprodukts sicherzustellen.
Beim Induktionslöten von Sägeblättern gibt es zwei Hauptfunktionen der Kühlung. Erstens trägt es dazu bei, die beim Induktionserwärmungsprozess entstehende Wärme abzuleiten und so eine Überhitzung des Lötrahmens und der Sägeblätter zu verhindern. Zweitens kann es auch dabei helfen, die Abkühlgeschwindigkeit der Lötverbindungen zu kontrollieren, was für die Bildung einer starken und zuverlässigen Verbindung zwischen den Sägeblattsegmenten und dem Blattkörper wichtig ist.
Arten von Kühlgeräten für Sägeblatt-Induktionslötrahmen
Wenn es um Kühlgeräte für Sägeblatt-Induktionslötrahmen geht, stehen mehrere Optionen zur Verfügung, jede mit ihren eigenen Vor- und Nachteilen.
Luftkühlung
Luftkühlung ist die einfachste und kostengünstigste Kühlmethode. Dabei werden Ventilatoren oder Gebläse eingesetzt, um die Luft um den Lötrahmen und die Sägeblätter herum zirkulieren zu lassen und die Wärme durch Konvektion abzuleiten. Die Luftkühlung eignet sich für kleine Lötvorgänge oder Anwendungen, bei denen die Wärmeentwicklung relativ gering ist.
Allerdings weist die Luftkühlung einige Einschränkungen auf. Im Vergleich zu anderen Methoden weist es eine relativ geringe Kühleffizienz auf und ist möglicherweise nicht in der Lage, den Lötrahmen und die Sägeblätter in Hochleistungs- oder Dauerbetriebsszenarien effektiv zu kühlen. Darüber hinaus kann die Luftkühlung durch Umweltfaktoren wie Temperatur und Luftfeuchtigkeit beeinflusst werden, was ihre Wirksamkeit verringern kann.
Wasserkühlung
Die Wasserkühlung ist im Vergleich zur Luftkühlung eine effizientere Kühlmethode. Dabei wird Wasser als Kühlmittel verwendet, um die Wärme vom Lötrahmen und den Sägeblättern aufzunehmen und abzuleiten. Wasserkühlsysteme bestehen typischerweise aus einer Wasserpumpe, einem Wärmetauscher und einem Kühlturm oder einer Kältemaschine.
Eine Wasserkühlung bietet mehrere Vorteile. Es verfügt über eine hohe Kühlkapazität und kann so große Mengen der beim Induktionslöten entstehenden Wärme effektiv ableiten. Es kann auch eine präzisere Temperaturkontrolle ermöglichen und so die Stabilität des Lötprozesses gewährleisten. Allerdings sind Wasserkühlungssysteme im Vergleich zu Luftkühlungssystemen komplexer und teurer in der Installation und Wartung. Sie erfordern außerdem eine zuverlässige Wasserversorgung und eine ordnungsgemäße Wasseraufbereitung, um Korrosion und Ablagerungen zu verhindern.
Gekühlte Kühlung
Kältekühlung ist eine spezielle Art der Kühlung, bei der ein Kühlsystem verwendet wird, um das Kühlmittel (normalerweise Wasser oder eine Wasser-Glykol-Mischung) auf eine sehr niedrige Temperatur abzukühlen. Dieses Verfahren eignet sich für Anwendungen, bei denen eine äußerst präzise Temperaturkontrolle erforderlich ist, beispielsweise beim Hartlöten von Hochleistungssägeblättern mit strengen Qualitätsanforderungen.
Gekühlte Kühlsysteme können eine sehr genaue Temperaturkontrolle ermöglichen und sicherstellen, dass der Lötrahmen und die Sägeblätter während des gesamten Lötprozesses auf einer konstanten Temperatur gehalten werden. Sie sind jedoch sowohl hinsichtlich der Anfangsinvestition als auch der Betriebskosten die teuerste Option.
Benötigt der Sägeblatt-Induktionslötrahmen eine spezielle Kühlausrüstung?
Die Antwort auf diese Frage hängt von mehreren Faktoren ab, darunter dem Umfang des Lötvorgangs, der Leistung des Induktionslötsystems und den Qualitätsanforderungen an die Sägeblätter.
Bei kleinen Betrieben oder Lötsystemen mit geringer Leistung kann eine Luftkühlung ausreichen, um die während des Induktionslötprozesses erzeugte Wärme zu bewältigen. Diese Systeme haben typischerweise eine geringere Wärmeabgabe und die relativ einfache Luftkühlungsmethode kann die Wärme effektiv ableiten, ohne dass es zu nennenswerten Problemen kommt.
Für Großbetriebe oder Hochleistungslötanlagen sind jedoch in der Regel spezielle Kühlgeräte wie Wasserkühlung oder Kühlkühlung erforderlich. Diese Systeme erzeugen große Mengen an Wärme und die Luftkühlung kann möglicherweise nicht für ausreichende Kühlung sorgen. Durch Wasserkühlung oder Kühlkühlung kann sichergestellt werden, dass der Lötrahmen und die Sägeblätter auf einer geeigneten Temperatur gehalten werden, wodurch eine Überhitzung verhindert und die Qualität und Konsistenz des Lötprozesses sichergestellt wird.
Wenn an die zu bearbeitenden Sägeblätter hohe Qualitätsanforderungen gestellt werden, wie beispielsweise hochpräzise Diamantsägeblätter, sind außerdem spezielle Kühleinrichtungen erforderlich. Eine präzise Temperaturkontrolle ist beim Löten dieser Sägeblätter von entscheidender Bedeutung, um die Bildung einer starken und zuverlässigen Verbindung zwischen den Segmenten und dem Blattkörper sicherzustellen und die Leistung und Haltbarkeit der Sägeblätter aufrechtzuerhalten.
Unsere Produkte und Kühllösungen
Als Lieferant von Sägeblatt-Induktionslötrahmen bieten wir eine Reihe von Produkten und Kühllösungen an, um den unterschiedlichen Anforderungen unserer Kunden gerecht zu werden. UnserHalbautomatische Lötmaschineist für mittelgroße Lötarbeiten konzipiert und kann je nach Kundenwunsch entweder mit Luftkühlung oder Wasserkühlung ausgestattet werden.

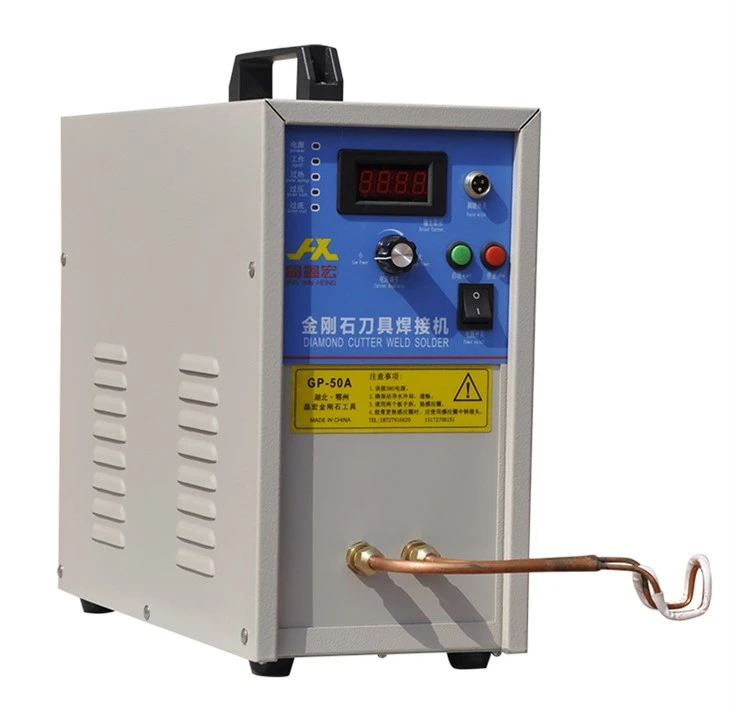

Für Kunden, die Hochleistungssägeblätter löten müssen, sind unsereDiamant-Sägeblätter-Segment-InduktionsheizungUndHerstellung einer Diamant-Segmentklingen-Lötmaschinesind mit gekühlten Kühlsystemen erhältlich, um eine präzise Temperaturkontrolle und hochwertige Lötergebnisse zu gewährleisten.
Abschluss
Zusammenfassend lässt sich sagen, dass der Sägeblatt-Induktionslötrahmen abhängig von den spezifischen Anforderungen des Lötvorgangs möglicherweise eine spezielle Kühlausrüstung erfordert oder auch nicht. Während Luftkühlung für einige kleine Anwendungen mit geringem Stromverbrauch ausreichend sein kann, ist für große Betriebe mit hohem Stromverbrauch und Anwendungen mit strengen Qualitätsanforderungen häufig eine Wasserkühlung oder Kühlkühlung erforderlich.
Als professioneller Lieferant von Rahmen zum Induktionslöten von Sägeblättern wissen wir, wie wichtig eine ordnungsgemäße Kühlung beim Induktionslöten ist. Wir sind bestrebt, unseren Kunden hochwertige Lötrahmen und maßgeschneiderte Kühllösungen zur Verfügung zu stellen, um die Effizienz, Genauigkeit und Qualität ihrer Sägeblattproduktion sicherzustellen.
Wenn Sie an unseren Produkten interessiert sind oder Fragen zu Geräten zum Induktionslöten und Kühlen von Sägeblättern haben, können Sie sich gerne an uns wenden, um weitere Informationen zu erhalten und Ihre spezifischen Anforderungen zu besprechen. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten und Ihnen dabei zu helfen, die besten Ergebnisse in Ihrem Sägeblattherstellungsprozess zu erzielen.
Referenzen
- ASM-Handbuch, Band 6: Schweißen, Hartlöten und Löten, ASM International.
- Handbuch zur Induktionserwärmung, 2. Auflage, von Avram I. Kolomoets.
- Prinzipien des Hartlötens, herausgegeben von John C. Lippold und David E. Nissley.
